聲學多普勒流速剖面儀

（Acoustic Doppler Current Profiler ADCP）

中科院聲學所、錦州航星集團聯合出品

一、簡介

       聲學多普勒流速剖面儀是一種利用聲學多普勒技術測量水中流場剖面的儀器，可以安裝在海床基、潛標或浮標上進行長時間定點測量，也可安裝在載體上進行走航測量。聲學多普勒流速剖面儀內部設有專用的數據存儲裝置，可實現對試驗數據的長期記錄。

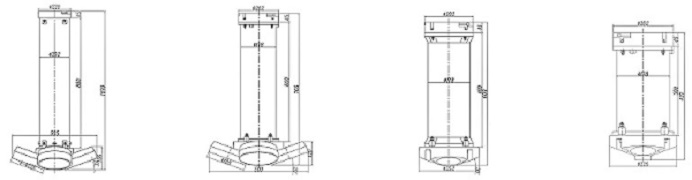

                          75kHz         150kHz        300kHz

    目前75kHz、150kHz、300kHz聲學多普勒流速剖面儀均已在潛標上與國外同類產品進行了長時間的同步比測，其中最長時間達6個月，參加比測的國內產品和國外產品的各層流速的測量差異均在±1cm/s范圍內。

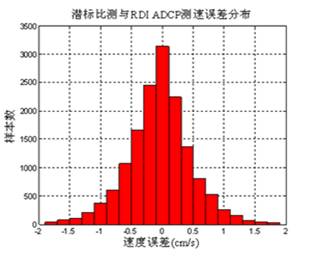

                           潛標同步比測試驗（上）及比測試驗統計結果（下）

二、主要功能

流場剖面測量

 聲學多普勒流速剖面儀一次發射可測量上百層的流速結果，獲得被測區域的流速剖面，而且測量精度高、不干擾被測流場的運動狀態，不需要人員干預能夠長期自主工作等優點。聲學多普勒流速剖面儀采用低功耗設計，內部設有專用的數據存儲裝置，可實現對試驗數據的長期記錄，非常適合對流場進行長期定點觀測。

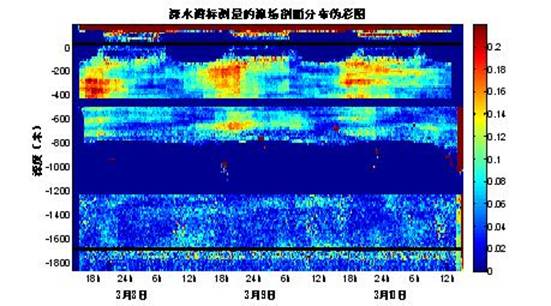

                                      流場剖面測量結果

對底測速和導航

       聲學多普勒流速剖面儀可以在測量流速的同時輸出設備相對海底的高精度三維運動速度，并可與羅經或慣導組合形成自主導航系統，用于水面船只、水下拖體、AUV、UUV等的控制和導航。根據實際使用結果，聲學多普勒流速剖面儀與IXSEA公司的OCTANS羅經的組合導航精度優于0.5%。

        波浪觀測

       聲學多普勒流速剖面儀利用其對波面高度和流場剖面的測量結果，可以實現對波浪的波高、周期、方向等關鍵參數的測量，非常適合對波浪的長期觀測。

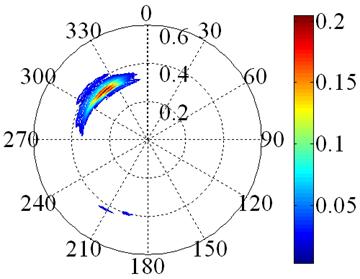

                                            波浪方向譜

三、主要技術指標
